鋁型材潔凈棚作為現代工業凈化的核心設備，其結構規格與風量特性的科學設計直接關系到凈化效果和設備性能。本文基于ISO 14644標準和GB 50073規范，結合Deiiang?多年工程實踐經驗，深入解析鋁型材潔凈棚的規格選擇、FFU風量特性及檢測方法。Deiiang?產品設計師Jason.peng指出："合理的規格選擇和精確的風量控制是確保潔凈棚高效運行的關鍵因素。"
鋁型材規格選擇與結構設計

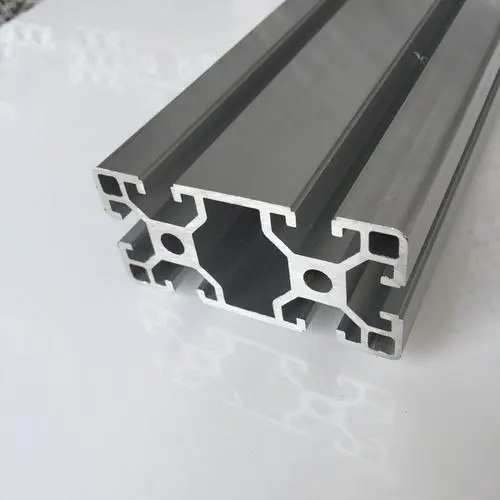

鋁型材作為潔凈棚的核心結構材料，其規格選擇直接影響設備穩定性和使用壽命。根據GB/T 6892-2015標準，Deiiang?提供以下規格選擇指南：
| 型材規格 | 截面尺寸(mm) | 承載能力(kg/m) | 適用潔凈棚尺寸 | 建議應用場景 |
|---|---|---|---|---|
| 4040鋁型材 | 40×40 | ≤150 | ＜20m2 | 小型潔凈棚、工作臺 |
| 4080鋁型材 | 40×80 | ≤250 | 20-50m2 | 中型潔凈棚 |
| 8080鋁型材 | 80×80 | ≤400 | 50-100m2 | 大型潔凈棚 |
| 9090鋁型材 | 90×90 | ≤600 | 100-200m2 | 超大型潔凈棚 |
| 100100鋁型材 | 100×100 | ≤800 | ＞200m2 | 特大型潔凈工程 |
鋁型材選型計算原則
鋁型材選型需基于結構力學計算，主要考慮以下因素：
- 載荷計算：包括FFU設備重量、過濾器重量、頂板重量等，總載荷×安全系數(1.5-2.0)
- 撓度校核：最大撓度δ_max = (5×q×L?)/(384×E×I) ≤ L/250，其中q為均布載荷，L為跨度，E為彈性模量，I為截面慣性矩
- 穩定性驗算：長細比λ = L/i ≤ 150，其中i為截面回轉半徑
- 連接強度：型材連接處采用專用角件，抗拉強度≥2000N，抗剪強度≥1500N
Deiiang?采用有限元分析(FEA)軟件進行結構優化，確保鋁型材框架安全可靠。
FFU規格尺寸與風量特性分析
FFU(風機過濾單元)是潔凈棚的核心凈化設備，其規格和風量特性直接決定凈化效果。根據ISO 14644-4標準，FFU選型需考慮以下因素：
| FFU型號 | 外形尺寸(mm) | 額定風量(m3/h) | 風速(m/s) | 噪音(dB) | 適用潔凈等級 |
|---|---|---|---|---|---|
| FFU-22 | 600×600×250 | 1000-1300 | 0.35-0.45 | ≤52 | ISO 6-7 |
| FFU-42 | 1200×600×320 | 2000-2500 | 0.40-0.50 | ≤55 | ISO 5-6 |
| FFU-43 | 1200×900×320 | 3000-3500 | 0.45-0.55 | ≤58 | ISO 5 |
| FFU-44 | 1200×1200×320 | 4000-4500 | 0.45-0.55 | ≤60 | ISO 4-5 |
| FFU-25 | 750×1500×320 | 3500-4000 | 0.45-0.55 | ≤59 | ISO 5 |
FFU風量計算方法
FFU風量選擇需基于潔凈棚體積和換氣次數要求：
- 基本公式：Q = V × N，其中Q為總風量(m3/h)，V為潔凈棚體積(m3)，N為換氣次數(次/h)
- ISO 5級(100級)：N ≥ 300次/h，風速0.45±0.1m/s
- ISO 6級(1000級)：N ≥ 70次/h，風速0.40±0.1m/s
- ISO 7級(10000級)：N ≥ 30次/h，風速0.35±0.1m/s
- ISO 8級(100000級)：N ≥ 15次/h，風速0.30±0.1m/s
Deiiang? FFU采用EC直流無刷電機，風量調節范圍30-100%，比傳統AC電機節能35%以上。
風量與風速檢測方法與標準
風量與風速的準確檢測是確保潔凈棚性能的關鍵。根據GB/T 14294-2008標準，Deiiang?推薦以下檢測方法：
套管法檢測規范
適用于風口內截面相同或相近的情況：
- 套管長度大于風口邊長2倍，采用輕質板或膜材作為輔助風管
- 出口平面等分小方塊，邊長不大于200mm，每個方塊中心設測量點
- 小風口至少測點不少于6點，大風口按每0.04m2一個測點布置
- 也可采用錐形套筒，上開口與風口內截面相同，下開口面積≥上開口面積50%
- 套筒長度＞1.5倍風口邊長，邊墻與垂線傾角≤7.5°
計算公式：Q = A × V_avg × 3600，其中A為截面凈面積(m2)，V_avg為平均風速(m/s)
風管法檢測標準
當風口上風側有較長的支管段時可使用：
- 測量截面與局部阻力部分距離：下游≥5倍管徑，上游≥3倍管徑
- 矩形風管將實測斷面分成若干等比例小斷面，每個小斷面接近正方形
- 小斷面邊長≤200mm，測點位于小截面中心，小管段測點≥6個
- 圓形風管采用等面積圓環法劃分測量斷面，確定測點數
- 使用皮托管時先測動壓，再計算風量：V = √(2×P_d/ρ)，其中P_d為動壓(Pa)，ρ為空氣密度(1.2kg/m3)
風量罩法操作規范
采用流量計直接測量風量：
- 風量罩面積應接近風口面積，完全覆蓋過濾器或出風口
- 風量罩邊緣與接觸面應嚴密無泄漏，居中放置
- 讀數穩定后記錄數據，每點測量時間≥30秒
- 測量3次取平均值，偏差應＜5%
Deiiang?推薦使用校準過的風量罩，精度±3%，測量范圍0-5000m3/h。
單向流潔凈室測量方法
送風量采用平均風速與房間截面面積乘積的方法：
- 實測截面取離地面0.8m處無障面(孔板和格柵除外)的水平截面
- 有障礙物時，測量截面提高到障礙物表面以上0.25m
- 取距送風面0.5m處垂直于地面的截面，測點間距≤1m
- 一般測點間距0.3m，測點不少于20個，均勻分布
- 使用熱球風速計，最小刻度≤0.02m/s，局部流速測量用超聲波三維風速計
FFU技術特點與應用優勢
Deiiang? FFU采用先進技術和優質材料，具有以下顯著特點和應用優勢：
性能特點
- 超薄設計：厚度僅250mm，節省空間
- 低噪音：科學的風機選型，噪音≤52-60dB(A)
- 低振動：總振動率＜1mm/s，振幅≤4μm
- 高效節能：EC電機效率＞85%，比AC電機節能35%
- 長壽命：風機壽命50,000小時，免維護
材質選擇
- 冷軋鋼板：鋅鋁涂層，防腐耐用
- 不銹鋼板：304/316不銹鋼，耐腐蝕
- 鋁板：輕量化設計，美觀大方
- 過濾器：H13/H14高效過濾器，效率99.95-99.995%
應用領域
Deiiang? FFU廣泛應用于以下行業：
- 半導體工業：晶圓生產、芯片制造
- 電子行業：PCB制造、顯示屏生產
- 生物醫藥：無菌生產、實驗室
- 光學工業：鏡頭制造、精密儀器
- 食品工業：無菌包裝、高潔凈生產
實際案例：某半導體企業采用Deiiang? FFU系統，潔凈度提升30%，能耗降低28%，年節約電費約45萬元。
技術總結與選型建議
鋁型材潔凈棚和FFU系統的選型與配置是一個系統工程，需要綜合考慮技術性能、使用需求和經濟效益。Deiiang?產品設計師Jason.peng基于多年實踐經驗，總結以下核心要點：
1. 鋁型材選型原則：根據潔凈棚尺寸和承載要求選擇合適的鋁型材規格，中小型選用4040/4080型材，大型選用8080以上型材。
2. FFU配置策略：根據潔凈等級要求選擇FFU型號和數量，ISO 5-6級推薦FFU-42/43/44，ISO 7-8級可選用FFU-22。
3. 風量控制優化：采用智能控制系統，根據實際使用情況調節風量，在保證潔凈度的同時降低能耗。
4. 檢測與驗證：定期進行風量和風速檢測，確保系統性能符合設計要求。建議每季度進行一次全面檢測。
5. 全生命周期成本：綜合考慮設備投資、運行能耗、維護成本和產品價值，選擇最優技術方案。
通過科學的規格選擇和精確的風量控制，鋁型材潔凈棚可以為各行業提供穩定可靠的潔凈環境。Deiiang?提供的定制化解決方案已成功應用于半導體、電子、醫藥等多個行業，取得了顯著的經濟和技術效益。
常見問題解答（FAQ）
Q: 如何選擇適合的鋁型材規格？
A: 根據潔凈棚尺寸和承載要求選擇：小型棚(＜20m2)選用4040型材，中型棚(20-50m2)選用4080型材，大型棚(＞50m2)選用8080以上型材。需進行結構計算驗證。
Q: FFU風量如何計算？
A: 基本公式Q = V × N，其中V為潔凈棚體積(m3)，N為換氣次數(次/h)。ISO 8級N≥15次/h，ISO 7級N≥25次/h，ISO 6級N≥50次/h，ISO 5級需要層流設計。
Q: 風量檢測有哪些方法？
A: 主要方法包括套管法、風管法、風量罩法和風口法。套管法適用于標準風口，風量罩法操作簡便，風管法精度較高。應根據具體情況選擇合適的檢測方法。
Q: EC電機和AC電機有何區別？
A: EC電機為直流無刷電機，效率＞85%，節能30-40%，調速性能好，壽命長。AC電機為交流電機，成本低但效率較低(70-75%)，調速性能差。Deiiang?推薦使用EC電機。
Q: 過濾器更換周期是多久？
A: 初效過濾器3-6個月更換，中效過濾器6-12個月更換，高效過濾器12-36個月更換。實際更換周期應根據壓差示值(初效ΔP≥250Pa，中效ΔP≥300Pa，高效ΔP≥450Pa)確定。
Q: 如何降低FFU系統能耗？
A: 可采用以下措施：選用EC電機、采用變風量控制、優化氣流組織、定期更換過濾器、加強系統密封。Deiiang?智能系統可降低能耗35-40%。
