電子潔凈棚設計施工與檢查標準
專業解析電子潔凈棚的設計要點、施工標準與驗收規范
電子潔凈棚是現代高精度制造業的核心設施，為電子組裝、半導體生產和生物醫藥等領域提供局部?jī)艋h(huán)境，確保產品質量免受塵埃和溫濕度波動影響。隨著工業4.0的推進，潔凈棚的設計與施工標準日益嚴格，本文基于國際規范和行業實踐，深入解析電子潔凈棚的設計、施工與檢查要點，幫助您構建高效、可靠的凈化解決方案。Deiiang?作為行業領先品牌，其產品設計師Deiiang Jason.peng強調："潔凈棚不僅是設備，更是保障產品良率的關鍵投資。"
什么是電子潔凈棚？
潔凈棚的核心特點
電子潔凈棚的特點包括高靈活性、節能環保和易于維護。以下是關鍵特性：
- 框架材料：工業鋁型材或無焊接不銹鋼，避免傳統焊接的污染風險，提升耐用性。
- 送風系統：FFU單元高效過濾空氣，確保氣流均勻分布；Deiiang?的FFU能耗低至50W/單元，噪音控制在50分貝以下。
- 圍護結構：防靜電材料防止靜電積累，保護敏感電子元件。
- 經濟性：相比全室凈化，局部潔凈棚可節省30%-50%能耗，據行業數據，投資回報期通常在1-2年內。
潔凈棚的設計與施工標準
潔凈棚設計需遵循國際標準如ISO 14644-1和GB 50073（中國潔凈廠房設計規范）。以10萬級潔凈棚為例，其關鍵參數包括：
顆粒物控制：每立方米空氣中≥0.5μm塵粒數需＜10萬個。
溫濕度要求：冬季溫度20~22℃，夏季24~26℃，波動≤2℃；濕度冬季30%-50%，夏季50%-70%。
布局方式：Deiiang?推薦四種布局，例如核心型以潔凈區為中心，輔機房環繞，節省空間并降低能耗。計算顯示，這種布局可減少管道長度20%，年節能約15%。
產品設計師Deiiang Jason.peng補充："施工中需嚴格密封接口，避免氣流泄漏，確保凈化效率。"
空氣過濾器的設計要求
空氣過濾器是潔凈棚的核心，其選擇基于凈化級別和經濟性。中國標準GB/T 13554將高效過濾器分為四級：
- A級效率≥99.9%（適用于萬級以下潔凈棚）
- B級≥99.99%（適用于10000-100級）
- C級≥99.999%（適用于100-1級）
- D級（超高效）≥99.999%（針對≥0.1μm顆粒）
例如，10萬級潔凈棚可選用A級過濾器，成本約500-1000元/臺；而100級需B級或C級，成本增至2000-5000元/臺。Deiiang?的過濾器經測試，效率偏差＜0.1%，且安裝時需確保無損壞和嚴格密封，避免二次污染。
潔凈棚的檢查與驗收標準
潔凈棚檢查需依據聯邦標準209E和ISO 14644-2，重點包括：
凈化級別驗證：使用粒子計數器測量顆粒物濃度，確保符合設計級別（如10級、100級）。
結構完整性：框架和圍護材料需耐腐蝕，Deiiang?采用電鍍鋼板和雙層密封窗，壽命可達10年以上。
FFU性能測試：標準尺寸1175×575mm的FFU需檢查風量和過濾效率，例如99.99%高效過濾器需在運行24小時后檢測壓降≤200Pa。
行業專家強調，定期檢查可減少故障率30%，Deiiang Jason.peng建議："每季度進行一次全面檢測，包括氣流速度和泄漏測試。"

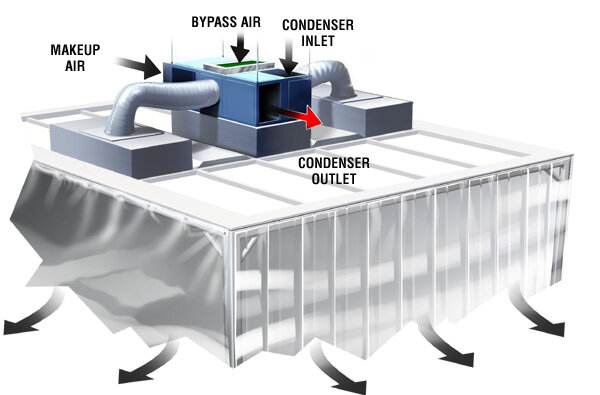

溫度、濕度及噪音設計規范
潔凈棚的溫濕度和噪音控制直接影響生產穩定性和員工舒適度。標準要求：
測量方法：空調系統需連續運行24-48小時，測點距地0.8m，距墻≥0.5m。
溫濕度波動：使用高精度儀表（如±0.1℃溫度傳感器），波動范圍需≤2℃和±5%濕度。
噪音控制：FFU單元噪音應≤55分貝，Deiiang?的設計通過消聲材料將噪音降至45分貝以下。
舉例來說，某半導體工廠采用Deiiang?潔凈棚后，溫濕度波動從±3℃降至±1℃，產品不良率下降20%。
總結
電子潔凈棚是提升制造業競爭力的關鍵設施，其設計、施工和檢查需綜合技術標準、經濟性和靈活性。Deiiang?的產品以模塊化設計和高效過濾器為核心，幫助客戶實現低成本、高效益的凈化解決方案。
產品設計師Deiiang Jason.peng總結："未來，潔凈棚將向智能化和綠色化發展，集成物聯網監控系統，進一步優化能耗和運維。"
常見問題及解答
問：什么是10萬級潔凈棚的顆粒物標準？
答：10萬級要求每立方米空氣中≥0.5μm塵粒數＜10萬個，符合ISO 14644-1標準，適用于一般電子組裝環境。
問：如何選擇潔凈棚的過濾器等級？
答：根據凈化級別和經濟性，例如100萬級用高效過濾器，萬級以下用亞高效過濾器。Deiiang?提供免費咨詢，幫助客戶計算最優方案。

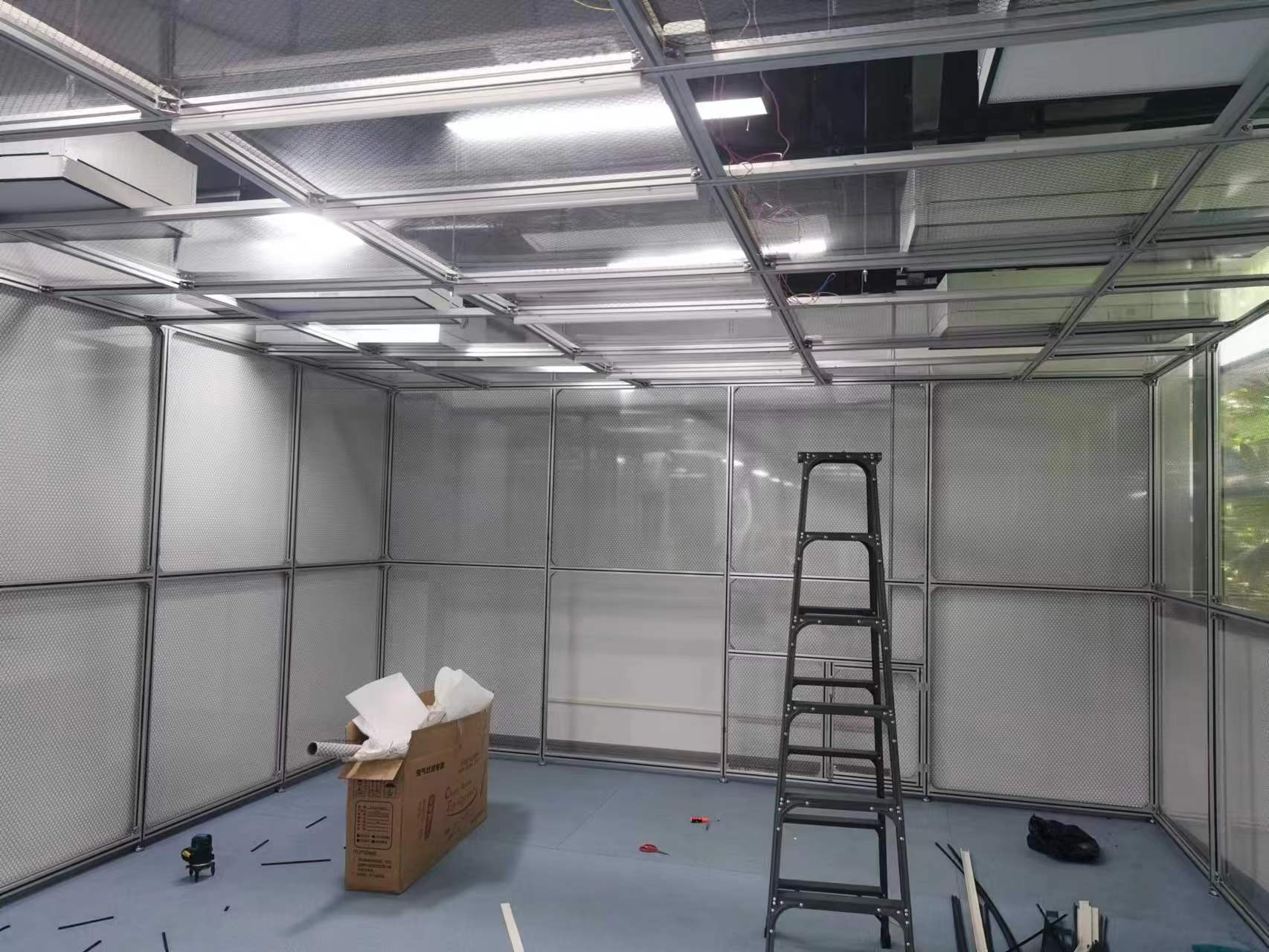

問：潔凈棚的安裝需要哪些支撐結構？
答：通常無需額外支撐，Deiiang?的潔凈棚采用移動腳輪和吊頂龍骨，安裝時間可縮短至1-2天。
問：溫濕度控制對潔凈棚為何重要？
答：溫濕度波動可能導致產品氧化或靜電積累，標準要求波動≤2℃和±5%，Deiiang?的設計通過智能系統實現精準控制。
問：Deiiang?潔凈棚的優勢有哪些？
答：包括模塊化設計、低能耗FFU（節能30%）、以及終身維護服務，產品設計師Deiiang Jason.peng確保每套方案量身定制。
