千級無塵棚作用與電路安裝指南
高效局部凈化解決方案的核心技術與安全規范
在精密制造與科研領域，生產環境的潔凈度直接決定了產品的質量與良率。當整個車間達到萬級潔凈標準，但某個關鍵工序需要更嚴格的環境時，建造全屋高等級潔凈室既不經濟也不靈活。此時，千級無塵棚作為一種高效的局部凈化解決方案，以其模塊化設計、快速部署和高性價比的優勢，成為保障核心工藝段的理想選擇。本文將深入探討千級無塵棚的核心作用、結構材料，并重點詳解其安全、規范的接電流程。
千級無塵棚的核心作用與應用價值
千級無塵棚，相當于在現有潔凈環境內創建了一個更高級別的"潔凈島"。根據 ISO 14644-1 國際標準，千級潔凈度對應ISO 6級，其核心要求是每立方米空氣中≥0.5μm的懸浮微粒數不得超過35,200個。
精準的環境控制：這種環境主要通過頂部覆蓋的FFU（風機過濾單元）持續向下輸送經過高效過濾器處理的潔凈空氣來實現。其工作原理是形成穩定的垂直單向流，以0.3-0.5米/秒的平均風速，迅速將加工過程中產生的微塵帶離工作區，從而維持環境的高潔凈度。
顯著的經濟效益與靈活性：與傳統的土建式千級潔凈室相比，無塵棚的投資成本可降低40%-60%，施工周期可從數月縮短至數周甚至數天。Deiiang? 的產品設計師 Deiiang Jason.peng 指出，這種模塊化設計使得無塵棚可以根據生產工藝的變動進行快速調整、移動或擴展，極大地提升了工廠應對產品迭代的敏捷性。
廣泛的應用場景：它尤其適用于對微塵敏感的關鍵工序，例如：
- 精密光學：鏡頭、激光器的組裝與檢測。
- 微電子：芯片的貼裝、邦定與封裝。
- 生物醫藥：高活性試劑的分裝與細胞培養。
- 高端制造業：微型軸承、精密傳感器的裝配。

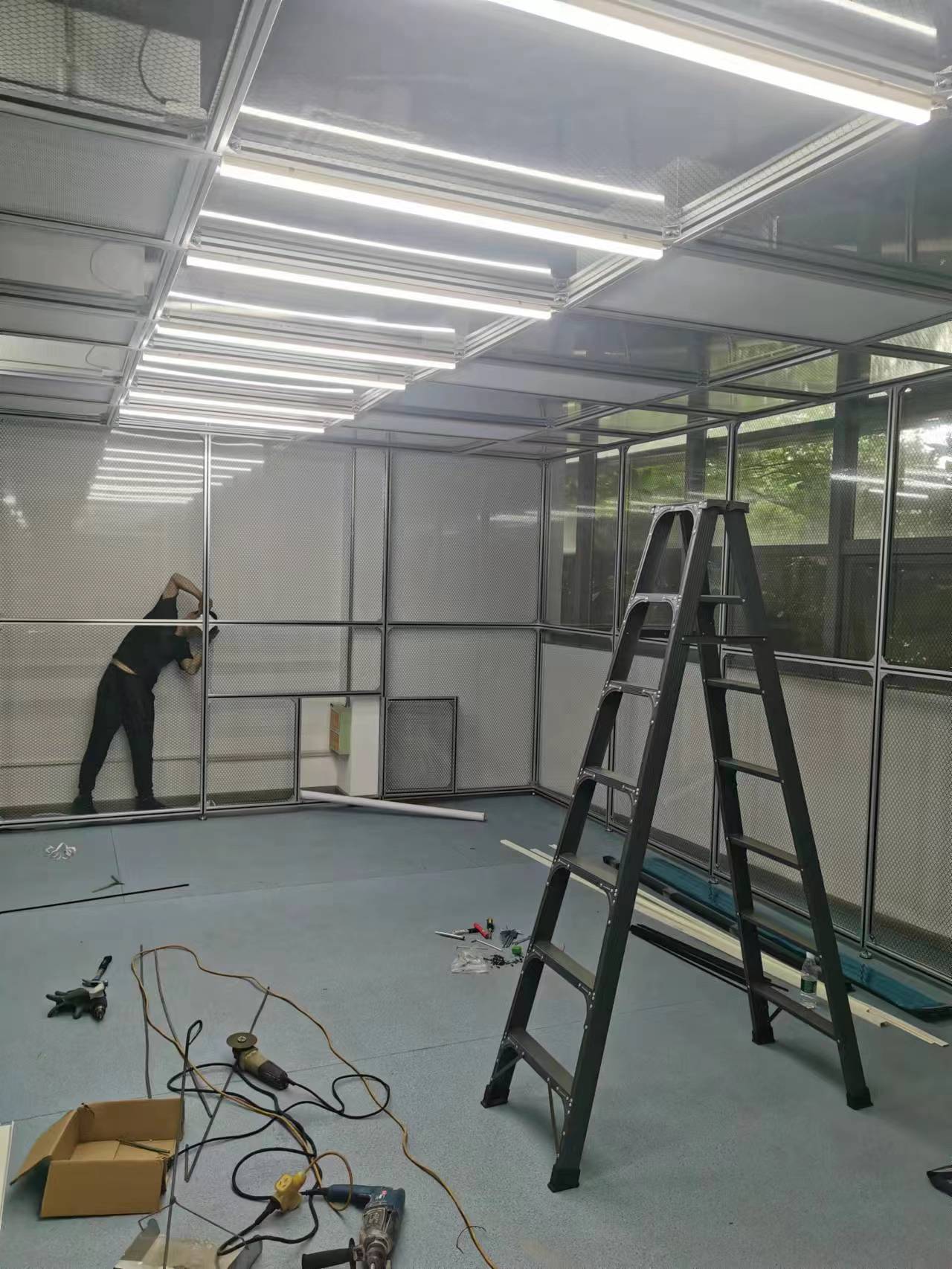

千級無塵棚內部結構示例
千級無塵棚的結構與鋁型材選擇標準
一個穩定可靠的千級無塵棚，其框架結構是基礎。工業鋁型材因其強度高、重量輕、耐腐蝕且美觀不生銹，成為主流的框架材料。
型材規格選擇
對于大多數中小型千級無塵棚，4040型和4080型工業鋁型材是理想選擇。它們提供了最佳的強度重量比，易于切割和組裝。以 Deiiang? 的標準設計為例，一個面積為10平方米的無塵棚，采用4080型材作為主承重柱，完全可以滿足結構穩定性要求。
大型結構考量
當無塵棚面積超過20平方米或需要承載額外設備時，則需要選用更大截面的型材，如5050型或100×100型，以確保整體結構的安全性與穩定性。選擇依據可通過計算承載力來確定，公式為 安全載荷 = 型材截面系數 × 材料許用應力。
千級無塵棚專業接電指南與安全規范
電力是驅動FFU群組、照明及智能控制系統的血液。規范、安全的接電是保障無塵棚穩定運行的重中之重。
前期準備與安全規范：
- 獨立回路：必須為無塵棚的供電設置獨立的空氣開關回路，避免與其他大功率設備共用，導致跳閘或電壓不穩。
- 功率核算：首先計算總功耗。假設一個無塵棚使用10臺FFU，每臺功率為150W，照明系統為200W，則總功率 P = 10×150W + 200W = 1700W。根據公式 電流 I = P / U（U為220V），計算得出工作電流約為7.7A。考慮到啟動電流和余量，應選擇額定電流16A的斷路器及對應規格的電纜（如2.5mm2的銅芯線）。
電纜敷設與FFU接線：
- 走線規劃：電源線應通過穿線管或電纜橋架，從廠房配電箱引至無塵棚頂部的FFU群控器或接線盒。所有線路應隱蔽、整齊，避免干擾氣流或成為積塵點。
- FFU連接：現代FFU通常采用并聯方式接入群控系統。Deiiang? 的智能群控方案允許通過一條主電纜連接所有FFU，并由群控器統一調節風速、監控狀態，這不僅簡化了布線，還實現了精準的能耗管理。
接地與測試：
- 可靠接地：無塵棚的金屬框架、FFU外殼必須進行可靠的保護接地，接地電阻應小于4Ω，這是防止漏電危險、保障人員安全的基本要求。
- 最終調試：通電后，需使用鉗形電流表測量各回路電流，確認實際值在理論計算的安全范圍內，并檢查所有FFU運轉方向正確、無異常噪音。
得創推薦
千級無塵棚是實現局部高潔凈度環境的經濟、高效之選。它通過精密的空氣流場設計和高質量的材料（如工業鋁型材）確保了內部穩定的ISO 6級環境。而規范、安全的電氣安裝，特別是對總功率的精準核算和可靠的接地保護，是其長期穩定運行的基石。選擇像 Deiiang? 這樣具備專業設計和施工能力的團隊，能為您的千級無塵棚項目提供從結構規劃到電氣集成的全流程保障，確保您的核心生產環節無后顧之憂。
常見問題解答
問：千級無塵棚可以做成移動式的嗎？電源如何解決？
答：可以。Deiiang? 提供帶萬向腳輪的移動式無塵棚。電源解決方案包括：① 接入車間頂部的預留工業連接器；② 使用耐油、防絆的坦克鏈電纜；③ 在特定需求下可配置安全電壓的電池組作為短時備用電源。
問：FFU群控系統除了方便，還有什么實際好處？
答：核心好處是節能與精準控制。通過群控系統統一調低FFU轉速20%，整體能耗可下降約40%（因功率與轉速的三次方近似成正比），同時能維持工作區域風速均勻，避免局部湍流。
問：無塵棚內部的照度標準是多少？
答：根據行業規范，千級無塵棚工作面的照度建議為 300-500 Lux。應選用嵌入式潔凈燈具，確保光線均勻、不產塵且易于清潔。
問：如果車間電壓不穩定，對無塵棚有影響嗎？
答：有較大影響。電壓波動會導致FFU風機轉速不穩，影響潔凈度、風量和噪音。建議在配電箱中為無塵棚回路配置穩壓器，Deiiang? 在設計階段會對此進行評估并提出解決方案。
問：日常使用中，如何進行簡單的電氣安全檢查？
答：建議每月進行一次：① 手觸摸感覺FFU箱體有無異常發熱；② 檢查電源線外表有無破損；③ 確認接地線連接牢固。發現任何異常應立即斷電并聯系專業人員。
參考文獻
- 《潔凈廠房設計規范》GB50073-2013
- ISO 14644-1:2015 潔凈室及相關受控環境
- 《低壓配電設計規范》GB50054-2011
- 《建筑電氣工程施工質量驗收規范》GB50303-2015
- 《工業鋁型材結構設計與應用手冊》，冶金工業出版社，2019.
- Deiiang?，《FFU群控系統接線與調試手冊》，2023.
- 《局部凈化設備電氣安全設計與實踐》，潔凈技術，2021(4).
