萬級電子潔凈棚用途與百級凈化棚造價全解析
現代電子制造與半導體行業潔凈環境解決方案權威指南
在現代電子制造、半導體和精密儀器行業中，生產環境的潔凈度直接決定了產品的合格率與可靠性。萬級電子潔凈棚與百級凈化棚作為兩種不同等級的局部?jī)艋鉀Q方案，以其卓越的靈活性、快速的部署能力和顯著的成本優勢，已成為眾多企業的首選。無論是用于電子元器件的組裝，還是高精度的生產工藝，選擇合適的潔凈環境裝備都至關重要。本文將深入探討萬級電子潔凈棚的具體用途，并詳細解析百級凈化棚的造價構成，為您的投資決策提供權威參考。
萬級電子潔凈棚的核心用途與應用場景
萬級電子潔凈棚（潔凈度等級對應 ISO 14644-1 標準中的 ISO 7級）是一種能夠在普通車間環境中快速構建局部高潔凈度空間的模塊化設備。其核心價值在于為對潔凈度有特定要求的生產環節提供精準的環境保障。
主要應用領域包括：
微電子與半導體行業
- 芯片封裝與測試：防止塵埃顆粒導致電路短路或性能失效。
- PCB板（印刷電路板）的組裝與焊接：避免焊點虛焊、漏焊，確保電氣連接可靠性。
- 精密傳感器制造：微小塵埃即可導致傳感器精度嚴重下降。
光電子與顯示行業
- 液晶模組（LCD）與OLED屏幕的組裝：屏幕內部的任何塵埃都會成為致命的顯示缺陷。
- 光學鏡頭與鏡片的清潔、鍍膜與裝配：塵埃會直接散射光線，影響成像質量。
醫療器械與制藥行業
- 醫療電子設備（如監護儀、診斷設備）的最終組裝與調試。
- 無菌醫療器械的包裝區域，達到 GMP 規范的相應要求。
Deiiang? 產品設計師 Deiiang Jason.peng 強調，萬級潔凈棚之所以在這些領域廣受歡迎，源于其無可替代的優勢：部署周期比傳統潔凈室縮短60%-70%，投資成本僅為40%-60%，并且具備可遷移、可擴展的極致靈活性，能快速響應生產工藝的變更。
萬級電子潔凈棚的核心材質與FFU送風系統
一個性能穩定的潔凈棚，是其優質材料與精密系統協同作用的結果。
1. 框架結構系統
工業鋁型材
最主流的選擇，如 4040 或 4080 系列。具有重量輕、強度高、耐腐蝕、美觀且不產塵的優點。Deiiang? 采用國標6063-T5鋁型材，確?？蚣艿姆€(wěn)定性和耐久性。
不銹鋼方通
適用于高濕度或具有化學腐蝕性的特殊環境。
鐵方通靜電噴塑
經濟型選擇，通過表面處理達到防銹效果。
2. 圍護系統
防靜電透明網格簾
這是電子行業潔凈棚的首選。其表面電阻通?？刂圃?10?~10? Ω/□，能有效耗散靜電，防止吸附空氣中的微塵。透光率 >85%，保證了內部作業的良好視野。
亞克力板
密封性更佳，美觀耐用，但成本和靈活性略高于網格簾。
3. 核心凈化系統——FFU（風機過濾單元）
FFU是潔凈棚的"心臟"，其性能直接決定內部的潔凈度。
風機
Deiiang? 優選高效的 EC（電子換向）電機，相比傳統AC電機，能耗降低 30%-50%，噪音更小，且支持無級調速，壽命長達 50,000小時 以上。
過濾器
采用 H13/H14級高效過濾器（HEPA），對0.3μm顆粒的過濾效率高達 99.97%~99.995%（符合 EN1822 標準），確保持續輸出潔凈空氣。
智能控制
支持多檔調速或群控系統，根據實際需求精確控制風速和風量，實現節能運行。

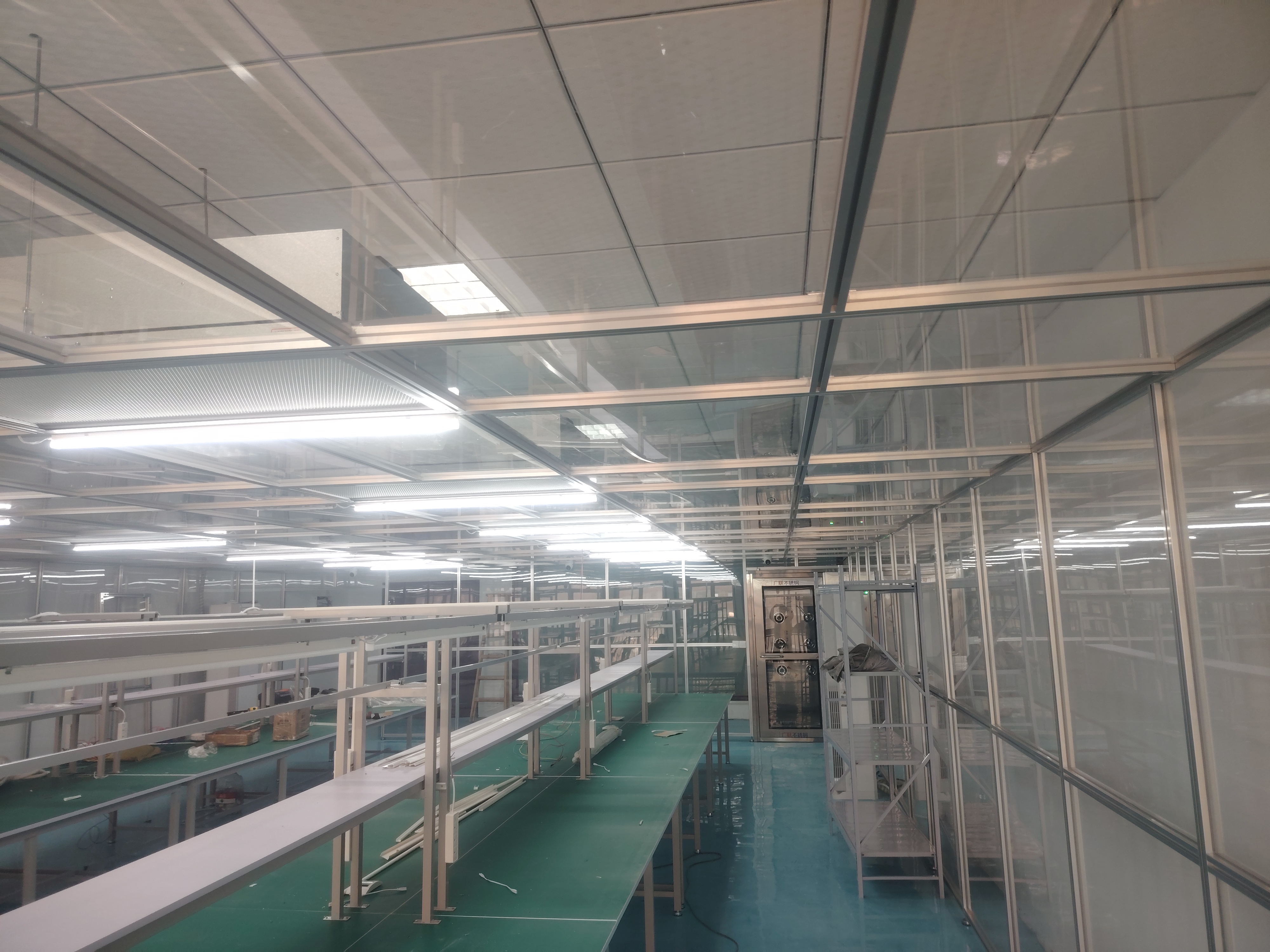

電子潔凈棚在微電子制造環境中的應用
百級凈化棚造價深度分析與成本構成
百級凈化棚（ISO 5級）因其極高的潔凈度要求，在材料和系統配置上更為嚴格，因此造價也顯著高于萬級潔凈棚。
造價影響因素分析：
潔凈度等級
百級要求換氣次數高達 500-600次/小時，這意味著單位面積需要的FFU數量是萬級的 6-10倍，這是成本差異的主要來源。
材料選擇
框架鋁型材的規格、圍護板材的品質、FFU的品牌和效率等級都直接影響造價。
面積與空間
潔凈棚的造價并非與面積成線性正比。面積越大，單位面積的造價會因規模效應而略有降低。
百級凈化棚典型造價構成（以10平方米為例）：
主體結構系統（約20%-25%）
采用更高規格的鋁型材（如4080、8080系列）以確保結構穩定，成本約為 12,000 - 18,000元。
凈化系統（約55%-60%）
這是成本的核心。需要滿布FFU或采用高覆蓋率設計。
- FFU機組（約需12-15臺）：36,000 - 52,000元
- 高效過濾器（H14級）：10,000 - 15,000元
圍護與電氣系統（約15%-20%）
- 高密封性圍護結構（如亞克力板或特殊密封的網格簾）：8,000 - 12,000元
- 潔凈照明、智能群控系統：5,000 - 8,000元
綜上所述，一個10平方米的標準百級凈化棚，總造價通常在 70,000元至120,000元 之間，具體價格需根據最終技術方案確定。
Deiiang? 提供的性價比分析表明，雖然百級凈化棚初始投資較高，但對于產品良率至關重要的工藝環節，其投資回報期通常能在 1-2年 內實現。
綜合分析
萬級電子潔凈棚與百級凈化棚是應對不同工藝需求的精密環境解決方案。萬級棚以其極佳的經濟性和靈活性，廣泛應用于電子組裝、包裝等環節；而百級棚則憑借頂級的潔凈性能，守護著芯片制造、精密光學等核心工藝的良率底線。選擇何種方案，關鍵在于精準匹配自身的工藝需求與投資預算。Deiiang? 憑借深厚的技術積累和豐富的項目經驗，能夠?yàn)榭蛻籼峁男枨蠓治?、方案設計到安裝調試的全流程專業服務，確保您的潔凈環境投資獲得最大回報。
參考文獻
- ISO 14644-1:2015《潔凈室及相關受控環境 - 第1部分：按粒子濃度劃分空氣潔凈度等級》
- GB50073-2013《潔凈廠房設計規范》
- GB/T 13554-2020《高效空氣過濾器》
- SJ/T 11294-2018《防靜電潔凈室用織物技術要求》
- 《工業潔凈廠房設計標準》GB50457-2019
- 《微電子行業潔凈環境控制技術》，電子工業出版社，2021.
- Deiiang?，《凈化工程設計與造價白皮書》，2023.
- 《電子工業潔凈廠房運行維護指南》，2022.
